Ei! Como fornecedor de peças para torneamento CNC, estou feliz em compartilhar com vocês como produzir peças para torneamento CNC com chanfros e filetes. É um processo que combina precisão, criatividade e muito conhecimento técnico.
Primeiramente, vamos falar sobre o que são chanfros e filetes. Um chanfro é basicamente uma aresta angular que substitui um canto vivo em uma peça. Ele pode ser usado por vários motivos, como facilitar a montagem de peças, evitar arestas vivas que podem ser perigosas ou apenas dar à peça uma aparência mais acabada. Por outro lado, um filete é uma aresta ou canto arredondado. Os filetes são ótimos para reduzir as concentrações de tensão em uma peça, o que pode melhorar sua resistência e durabilidade.
1. Projetando a peça
O primeiro passo na produção de peças torneadas CNC com chanfros e filetes é projetar a peça. É aqui que você usará o software CAD (Computer Aided Design). Existem inúmeras opções por aí, como AutoCAD ou SolidWorks. Você precisa ser bem claro sobre as dimensões da sua peça, incluindo onde os chanfros e filetes irão.
Ao projetar os chanfros, decida o ângulo e o comprimento. Por exemplo, um ângulo de chanfro comum é de 45 graus, mas pode variar dependendo das suas necessidades. Com filetes, você precisará escolher o raio. Este raio dependerá do tamanho da peça e de quanta tensão ela suportará.

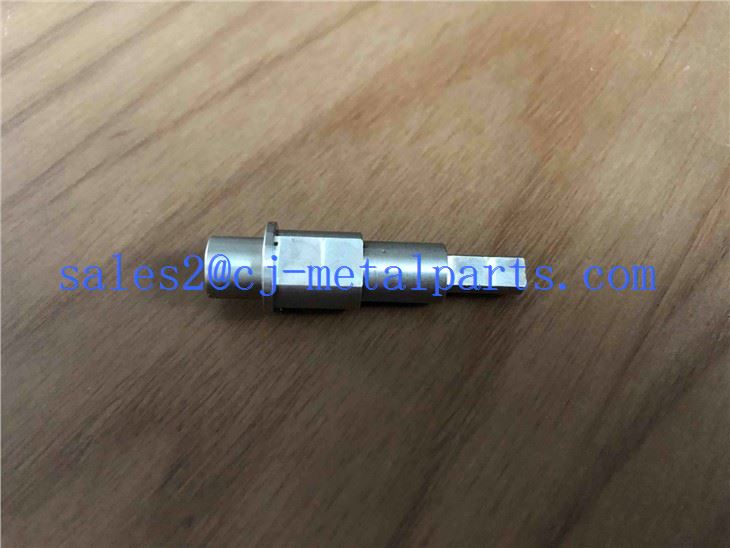

Digamos que você esteja projetando umEixo da bomba de água em aço inoxidável. Você pode querer adicionar chanfros nas extremidades para facilitar a inserção em outros componentes. E filetes nos cantos onde o eixo encontra diâmetros diferentes podem ajudar a distribuir a tensão uniformemente, o que é muito importante para uma peça que vai girar e estar sob pressão.
2. Selecionando o material certo
O material que você escolhe para sua peça de torneamento CNC é crucial. Materiais diferentes têm propriedades diferentes e essas propriedades afetarão o modo como você usina os chanfros e os filetes.
Por exemplo, se você estiver fabricando uma peça para uma aplicação de alta tensão, poderá optar por um metal forte como o aço. O aço inoxidável é uma escolha popular porque é resistente à corrosão e tem boa resistência. Por outro lado, se o peso for uma preocupação, o alumínio pode ser uma opção melhor. O alumínio é leve e fácil de usinar, o que é ótimo para peças comoCorpo usinado em alumínio para iluminação.
Depois de selecionar o material, você precisa considerar sua dureza. Materiais mais duros exigirão ferramentas de corte e parâmetros de usinagem diferentes em comparação com materiais mais macios. Por exemplo, ao usinar aço, você precisará de uma ferramenta com alta velocidade de corte e avanço, mas deve ter cuidado para não superaquecer o material.
3. Escolhendo as ferramentas de corte
Agora, vamos às ferramentas de corte. Você não pode produzir esses chanfros e filetes sem as ferramentas certas. Para chanfros, você pode usar fresas de chanfro ou ferramentas de corte de ponta única. As fresas de chanfro são ótimas para criar chanfros consistentes rapidamente, especialmente em peças maiores. As ferramentas de corte de ponta única, por outro lado, oferecem mais controle e são melhores para chanfros pequenos e precisos.
Quando se trata de filetes, você precisará de cortadores de raio. Essas fresas vêm em raios diferentes, então você pode escolher aquela que corresponde ao raio do filete projetado em seu modelo CAD.
A qualidade das ferramentas de corte também é importante. Ferramentas de alta qualidade durarão mais e produzirão peças com melhor acabamento. Você não deseja usar ferramentas cegas ou de baixa qualidade porque elas podem causar superfícies ásperas e dimensões imprecisas.
4. Configurando a Máquina CNC
Depois de ter o projeto, o material e as ferramentas de corte prontos, é hora de configurar a máquina CNC. Isto envolve carregar o material na máquina, montar as ferramentas de corte e programar a máquina.
Programar a máquina CNC é onde a mágica acontece. Você usará o software CAM (Computer Aided Manufacturing) para gerar os caminhos da ferramenta. Os percursos informam à máquina como mover as ferramentas de corte para criar a peça. Você precisa inserir todos os detalhes sobre os chanfros e filetes, como ângulos, comprimentos e raios.
Durante a configuração, certifique-se de que a máquina esteja devidamente calibrada. Verifique o alinhamento das ferramentas de corte e do material. Qualquer desalinhamento pode levar a peças imprecisas. Você também precisa definir a velocidade de corte, a taxa de avanço e a profundidade de corte corretas. Esses parâmetros dependerão do material e das ferramentas de corte que você está usando.
5. Usinagem de Chanfros e Filetes
Agora, para a usinagem real. Depois que a máquina estiver configurada e programada, você poderá iniciar o processo. Quando a máquina começar a cortar, fique de olho nela. Você quer ter certeza de que tudo está indo bem.
Ao usinar chanfros, a máquina moverá a ferramenta de corte no ângulo e comprimento corretos para criar o chanfro. Podem ser necessárias algumas passadas para obter o acabamento perfeito, principalmente se o chanfro for grande.
Para filetes, o cortador de raio seguirá o caminho programado para criar a aresta arredondada. A máquina moverá o cortador em movimentos circulares para formar o filete.
Durante o processo de usinagem, é importante usar refrigeração. A refrigeração ajuda a reduzir o calor e o atrito, o que pode melhorar a vida útil da ferramenta e o acabamento superficial da peça. Também ajuda a eliminar os cavacos produzidos durante o corte.
6. Controle de qualidade
Depois de concluída a usinagem, é hora do controle de qualidade. Você precisa inspecionar a peça para garantir que os chanfros e os filetes atendam às especificações do projeto. Use ferramentas de medição como paquímetros, micrômetros e projetores de perfil.
Verifique os ângulos dos chanfros. Eles devem estar dentro da faixa de tolerância especificada em seu projeto. Meça os raios dos filetes para ter certeza de que correspondem ao desenho. Além disso, observe o acabamento da superfície. Deve ser liso e livre de defeitos como arranhões ou rebarbas.
Se você encontrar algum problema, talvez seja necessário fazer alguns ajustes. Isso pode envolver a reusinagem da peça ou a alteração dos parâmetros de usinagem de peças futuras.
7. Toques finais
Depois que a peça passar pelo controle de qualidade, você poderá adicionar alguns retoques finais. Isso pode incluir rebarbação, polimento ou revestimento da peça.
A rebarbação é importante para remover arestas vivas ou rebarbas que sobraram do processo de usinagem. Você pode usar uma ferramenta de rebarbação ou lixa para fazer isso.
O polimento pode melhorar o acabamento superficial da peça, tornando-a mais profissional. Você pode usar diferentes compostos e técnicas de polimento dependendo do material.
Revestir a peça pode fornecer proteção adicional. Por exemplo, você pode aplicar um revestimento resistente à corrosão a uma peça de aço ou um revestimento anodizado a uma peça de alumínio.
8. Embalagem e entrega
Depois de todo o trabalho duro, é hora de embalar e entregar a peça. Use materiais de embalagem apropriados para proteger a peça durante o transporte. Você não quer que os chanfros e filetes sejam danificados.
Certifique-se de rotular a embalagem claramente com todas as informações necessárias, como nome da peça, dimensões e quaisquer instruções especiais de manuseio.
Se você estiver produzindo peças comoUsinagem CNC de aço metálico de precisão, você precisa tomar cuidado extra durante a embalagem e entrega porque essas peças são frequentemente usadas em aplicações de alta precisão.
A produção de peças torneadas CNC com chanfros e filetes é um processo de várias etapas que requer atenção aos detalhes em cada etapa. Do projeto à entrega, cada etapa desempenha um papel crucial na criação de peças de alta qualidade.
Se você está no mercado de peças para torneamento CNC com chanfros e filetes, estamos aqui para ajudar. Temos a experiência, o equipamento e a paixão para produzir peças que atendam exatamente às suas especificações. Se você precisa de um único protótipo ou de uma produção em larga escala, nós podemos cuidar disso. Entre em contato conosco para iniciar a conversa sobre o seu projeto.
Referências
- "Manual de Usinagem CNC"
- "CAD/CAM: Princípios e Prática"
- Indústria - artigos técnicos específicos sobre operações de torneamento e usinagem CNC.
